KWY微机智能抑制柜

    PT消谐及过电压抑制柜KWY适用于6~35kV电力系统中,用来对电网中出现的各种过电压进行限制,可提高电网运行的安全性和供电的可靠性。该柜可取代电压互感器柜和专用避雷器柜。
    概述
    我国6~35kV系统中存在以下几种过电压:断路器动作过程中产生的操作过电压、电容元件和非线性电感在一定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对这些过电压的完整的保护方案,从而会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因,除了与系统中安装的过电压保护装置的性能有关外,系统本身的复杂性对过电压装置的选择有着重要的影响,对于不同的系统,选择过电压保护时需考虑系统输电线路的类型,输配电线路的网络结构,负载的性质和系统的接地方式等等。
    针对如此复杂的系统,难以孤立的使用某种或某几种过电压保护装置来全面抑制各种类型的系统过电压,且这些不同厂家生产的过电压保护产品,因保护特性不能相互匹配,而无法彻底有效的抑制系统过电压。
    针对目前中压系统过电压防治的现状,我公司研制生产了KWY系统PT消谐及过电压抑制柜(简称微机智能抑制柜),该柜可消除系统中过电压保护元件及装置的保护死区,优化系统过电压的保护特性。
    适用范围
    该抑制柜适用于发电、变电和用电企业的6~35KV电力系统,并可替代电压互感器柜、专用避雷器柜等。
    工作原理
    抑制柜内采用我公司研制生产的专用元件——大容量过电压保护器,能够有效平缓过电压的上升前沿并削平电压尖峰,并能够耐受过电压产生的超大能量,该专用元件与本公司生产的过电压保护器及消弧柜的保护特性相匹配,可以全面消除系统过电压保护的死区。
    抑制柜在正常运行时,柜内微机保护装置实时不间断的检测PT提供的电压信号,一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象,微机保护装置利用DSP高速、重复的数据处理能力实现傅立叶分析,通过对电压互感器PT的二次电压进行采集、判断,及时准确地对系统各种状态进行分析,判断出系统的故障情况,并显示故障类别,输出相应的接点信号进行报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示,远程通信和数据保护等功能。
    当系统出现谐振,抑制柜微机保护装置根据系统谐振的不同频率实现快速消谐,并输出相应的接点进行报警。
    抑制柜微机保护装置具有R485或RS232接口,配有标准的Modbus通讯规约,与用户微机监控系统实现数据远距离通讯和数据传送。
    技术数据
    额定电压(kV):6、10、20、35 kV
    额定频率(Hz):50Hz
    2ms方波电流(A):800A、1600A、2400A、3200A
    微机装置参数:
    电源电压:AC/DC 220V±10%
    通讯接口:RS485或 RS232
    通讯协议:MODBUS

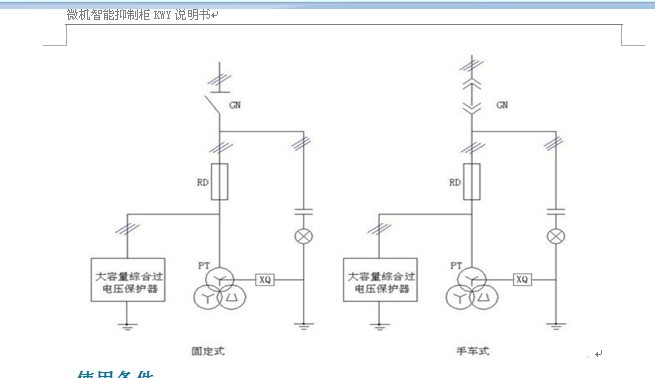

    装置的一次原理图
    该装置分为固定式和手车式,一次原理如下图所示。该图可作为本柜图标,加在电气一次系统图中。

    使用条件
1、环境温度:-30℃ ~ +60℃
2、大气压力:80 ~ 110 kPa
3、空气相对湿度:90%(25℃)、50%(40℃)
4、海拔高度:<2000m
5、安装地点应具有防御风、雨、沙和防尘设施。
6、使用地点不得有爆炸危险的介质,周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体,不允许环境充满蒸气及含有较严重霉菌存在。
    结构、外形及安装尺寸

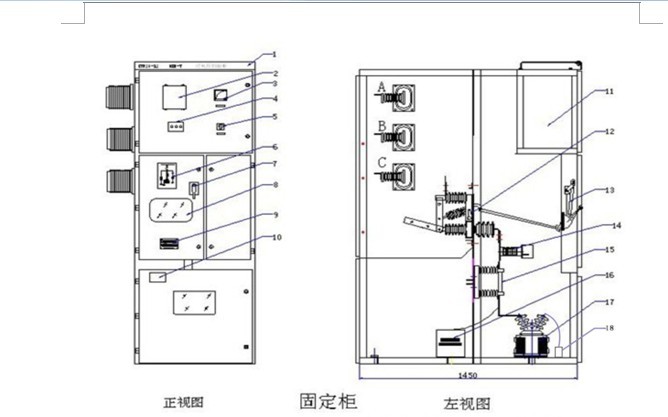

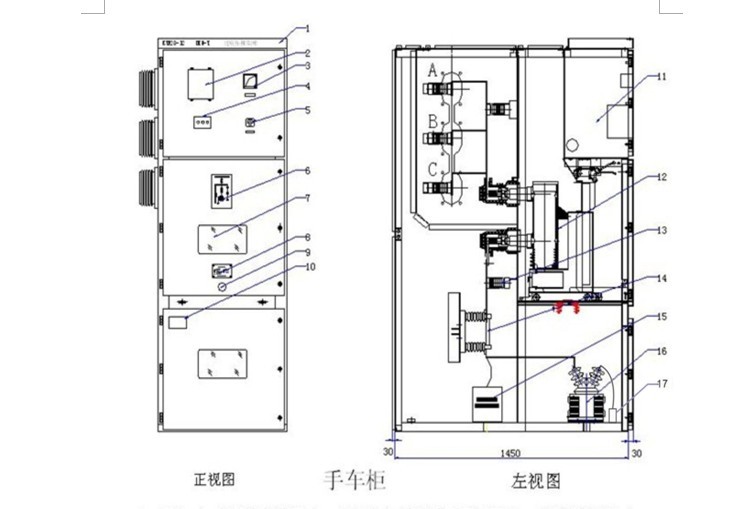

    整柜分为固定式或手车式结构,外型尺寸可根据用户要求加工,6kV(或10kV)仿中置柜结构如下图所示,对6kV、10kV的柜体,考虑今后用户检修方便,宽度一般不小于800mm;对于35kV柜体,宽度一般不小于1800mm;深度和高度可以按照与其并柜的柜体尺寸来定。下面二图尺寸为6kV、10kV的柜体推荐尺寸。

1、眉头2、电压表3、智能微机装置4、高压带电显示器5、电压切换开关6、一次模拟牌 7、门电磁锁8、观察窗9、镢铭牌10、柜内照明灯11、仪表室12、隔离刀闸13、操作机构15、PT快速熔断器16、大容量综合过电压保护器17、电压互感器18、一次消谐装置
1、眉头2、电压表3、智能微机装置4、高压带电显示器5、电压切换开关6、一次模拟牌 7、门电磁锁8、观察窗9、镢铭牌10、柜内照明灯11、仪表室12、隔离刀闸13、操作机构15、PT快速熔断器16、大容量综合过电压保护器17、电压互感器18、一次消谐装置

1、眉头2、电压表3、智能微机装置4、高压带电显示器5、电压切换开关6、一次模拟牌 7、门电磁锁8、观察窗9、镢铭牌10、柜内照明灯11、仪表室12、隔离刀闸13、操作机构15、PT快速熔断器16、大容量综合过电压保护器17、电压互感器18、一次消谐装置
    微机保护装置
    微机保护装置根据电压互感器提供的信号,一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象,微机保护装置利用DSP高速、重复的数据处理能力实现傅立叶分析,通过对电压互感器PT的二次电压进行采集、判断,及时准确地对系统各种状态进行分析,判断出系统的故障情况,并显示故障类别,输出相应的开关量接点信号,用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示,远程通信和数据保护等功能。
    高压隔离开关或断路器手车
    用来控制本柜的投运和退出,在本柜需要检修或调试时,与系统隔离并形成明显的断开点。
    电压互感器
    为系统中的保护及计量设备提供电压信号,为本柜提供被保护系统的二次电压和辅助二次电压信号。
    大容量过电压保护器
    大容量过电压保护器是专门为抑制柜研制的过电压保护装置,能够抑制过电压尖峰,该过电压保护装置采用特制的氧化锌阀片,能够大大降低残压值,将相对地和相与相之间的各种过电压限制在设备绝缘允许的较低的水平。
    一次消谐装置
    有效抑制了电压互感器发生铁磁谐振的可能,更进一步保护电压互感器。从根本上解决系统单相接地故障消除后,三相电压恢复平衡时,系统对地电容冲击充电电流将通过PT或PT熔断器将PT或PT熔断器损坏的问题。
    说明
    该抑制柜是根据不同用户的系统参数进行设计生产;
    该抑制柜消除系统过电压保护的死区;
    该抑制柜能吸收大能量的系统过电压;
    该抑制柜取代了PT柜,性价比高;
    该抑制柜实时监测母线电压,具有带电显示功能;
    该抑制柜的微机保护装置采用模块化设计,结构紧凑,技术先进,高速DSP核处理器使运算实时性和动作准确性得以保证;能够及时输出相应的开关量接点信号,用于报警;
    该抑制柜具有故障追忆功能,记录、显示最近20次历史故障记录。
