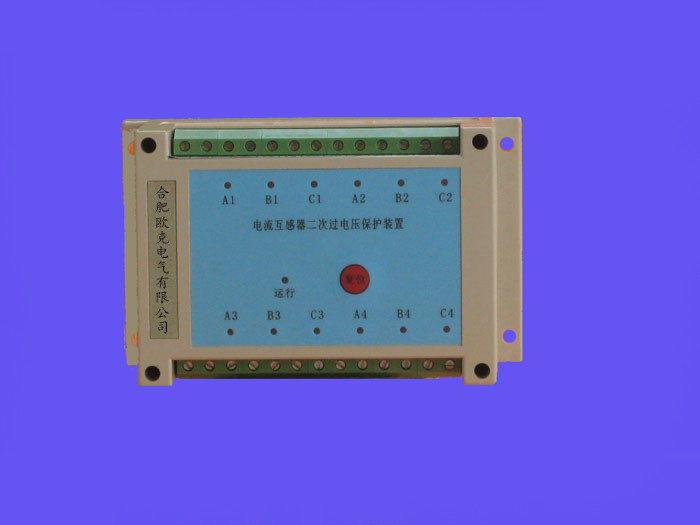

电流互感器二次开路保护器AOCE-CT



一、 产品概述
 电流互感器(简称CT)在电力系统中广泛运用于一次测量与控制,电流互感器正常运行时二次负载阻抗很小,二次输出电压很低,相当于一个短路运行的变压器,二次侧满度电流一般在1A或5A,额定负载容量为5VA100VA,相应负荷电阻为0.2Ω--20Ω,二次侧电压为1V20V。如果二次绕组发生开路,或一次绕组流过异常过电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等),将会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害,还会使互感器过激而烧损,甚至危及运行人员的生命安全
电流互感器二次发生开路的后果:
  ● 陡波高幅值过电压严重危害到设备绝缘和工作人员生命安全,以往已有很多电击致人死亡及摧毁设备事故。
● 电流互感器铁芯损耗过大,发热严重,会使互感器过激而烧损。
●铁芯中产生剩磁将使电流互感器测量误差增大,甚至使二次控制保护系统失灵。
电流互感器发生开路的原因有
(1)交流电流回路中的试验端子或连接片,由于结构和质量上存在的某些缺陷,在运行中发生螺杆和铜连接片螺孔之间的接触不良而造成开路;
(2)二次回路中二次线端子接头压接不紧,回路中电流很大时,发热或氧化严重造成开路;
(3)修试人员由于工作失误,忘记将继电器或仪表内部的接头接好,验收时又未发现;
(4)室外端子箱、接线盒受潮,端子螺丝和垫片锈蚀严重造成开路;
(5)电流回路中的试验端子压板胶木过长,旋转端子金属片未压在压板的金属片上, 而误压在胶木上致使开路。
当电流互感器二次侧发生开路时,常常伴随下面现象发生。
(1)回路仪表指示异常,一般是降低或为零。用于测量表计的电流回路开路,会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。如表计指示时有时无,则可能处于半开路状态(接触不良);
(2)CT本体有无噪声、振动不均匀、严重发热、冒烟等现象,当然这些现象在负荷小时表现并不明显;
(3)CT二次回路端子、元件线头有放电、打火现象;
(4)继保发生误动或拒动,这种情况可在误跳闸或越级跳闸时发现并处理;
(5)电度表、继电器等冒烟烧坏。而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏,不仅会使CT二次开路,还会使PT二次短路。
根据电力系统的实际需求,我公司在第一代保护器的基础上,我们又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器,该产品采用全新的自动控制技术和高可靠性元件,使用寿命长,能可靠动作10万次以上。动作速度快,过载能力强,静态泄漏电流为零,可满足各种CT保护的需要。
